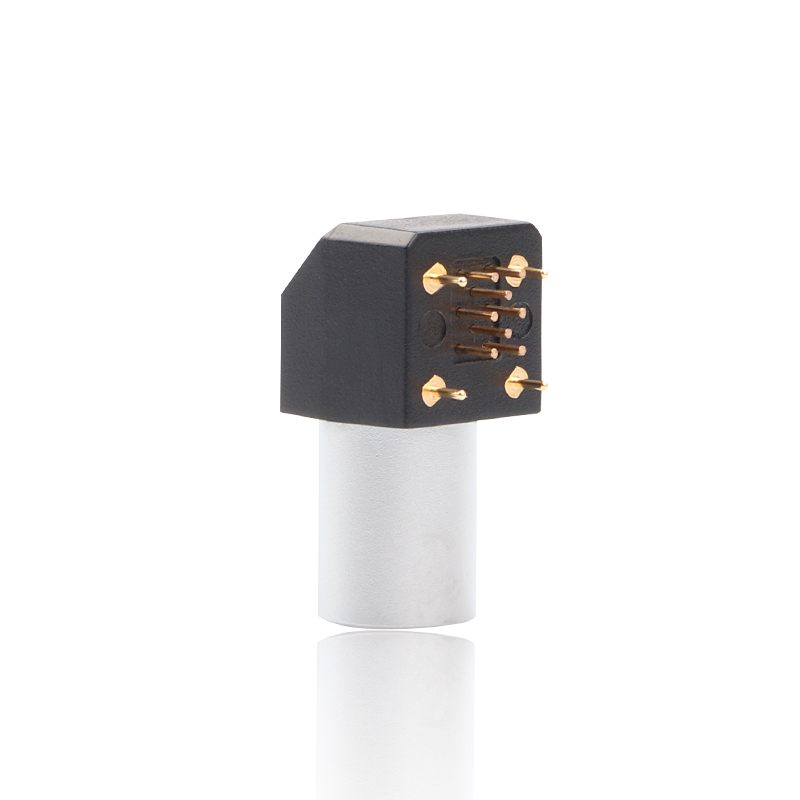

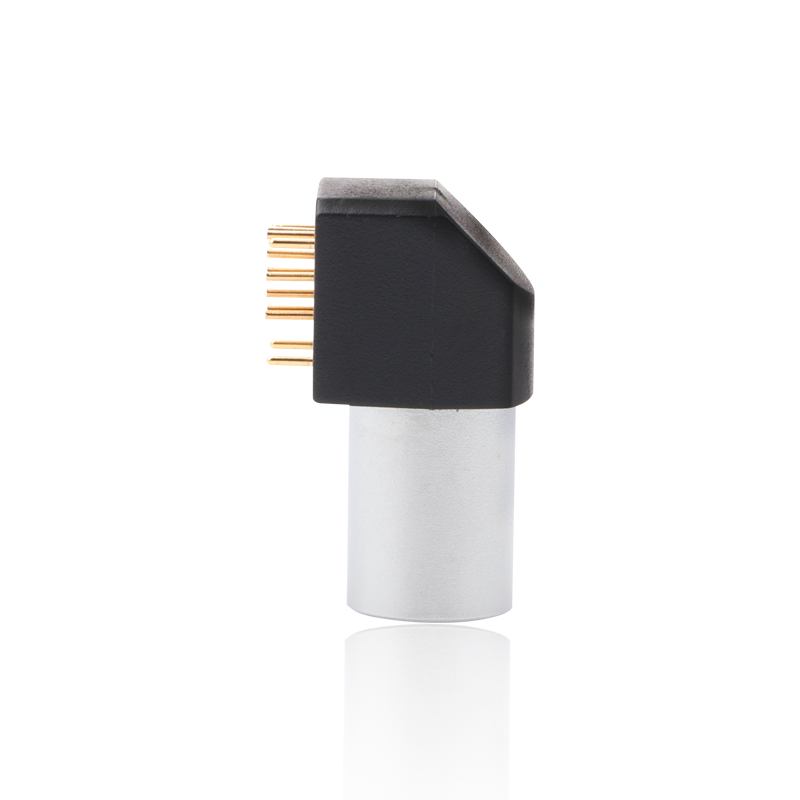

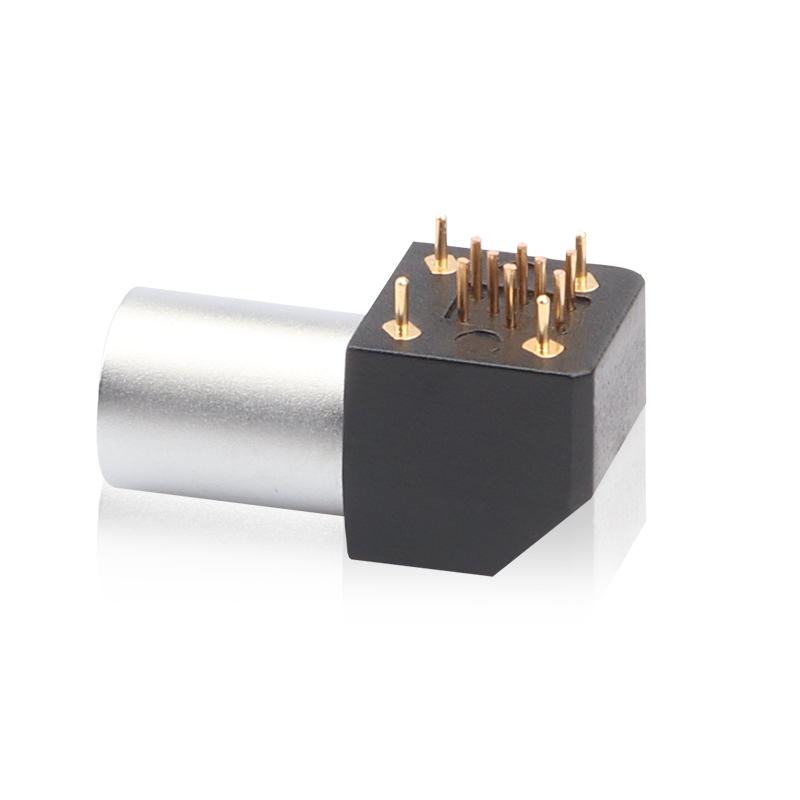

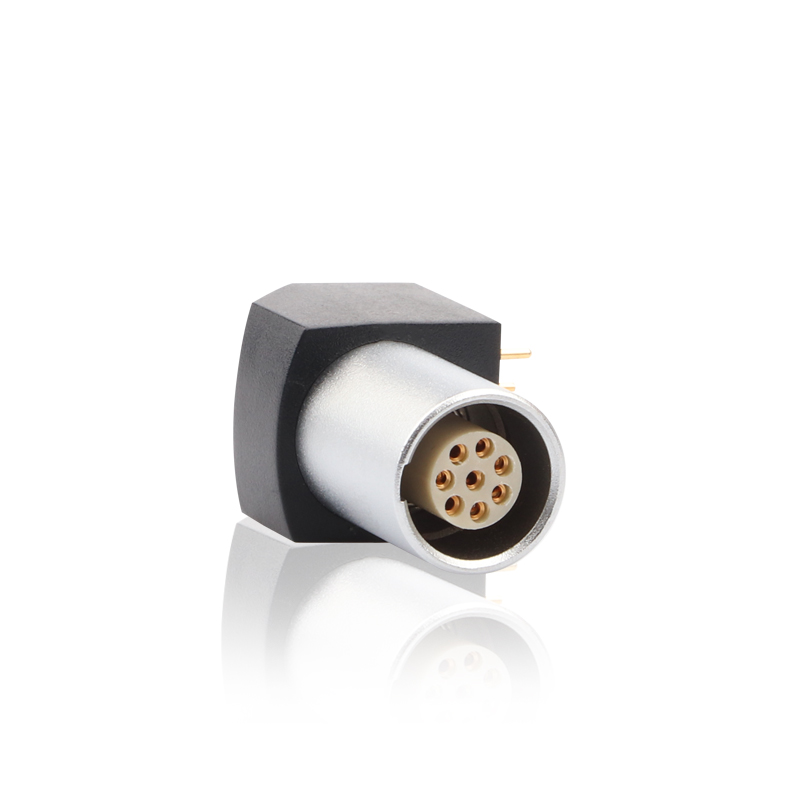

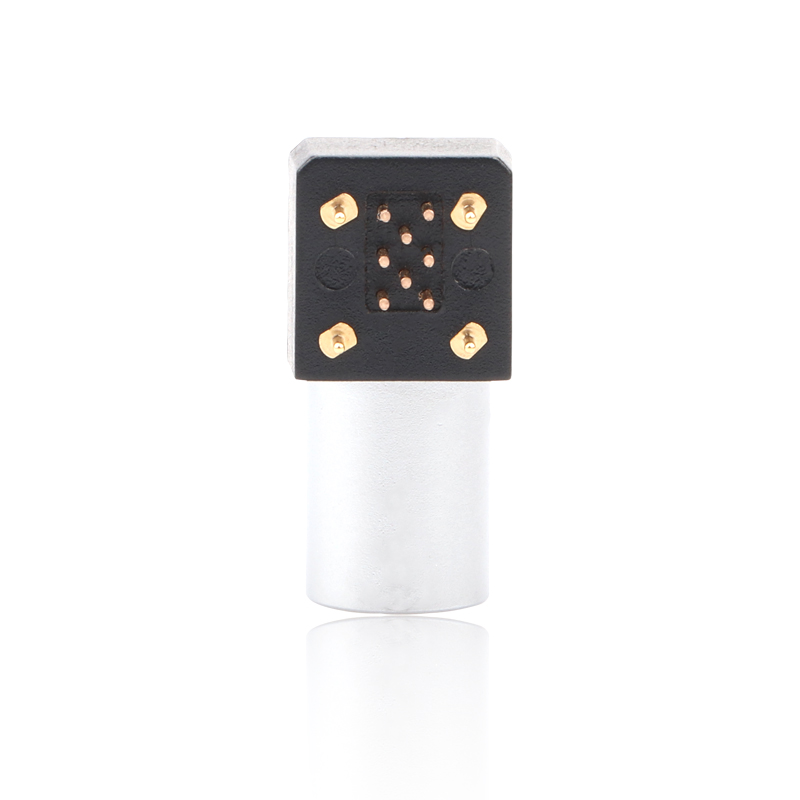

B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
B系列Z11彎角式接地焊接固定插座
印制線路板的90°彎角式插座
產品特點
- 安全的推拉自鎖系統
- 多芯類型2-30芯
- 焊接印制板接針芯（直式和彎角式）
- 高密度安裝，節省空間
- 多鍵位選擇，避免相似連接器之間混插
- 定位銷系統
- 360°屏蔽提供全方位EMC防護
應用范圍
- 室內專用（B系列）
- 使用于 醫療 航空 科研 軍工 檢測與測量 工業控制 音頻與視頻
產品參數
| 特性 | 參數 | 特性 | 參數 |
|---|
| 鎖緊方式 | 推拉自鎖式 | 鹽霧測試 | 90hr |
| 工作溫度 | -55°C-+125°C | 抗沖擊性能 | 100g,6ms |
| 最大潮度 | 在60°C/140°F時達到最高95% | 機械壽命 | 5000次 |
| 屏蔽性能 | 75dB（10MHz）40dB（1GHz） | 防護等級 | IP50 |
| 抗震動性能 | 15g[10Hz-2000HZ] |
|
|
產品剖面圖

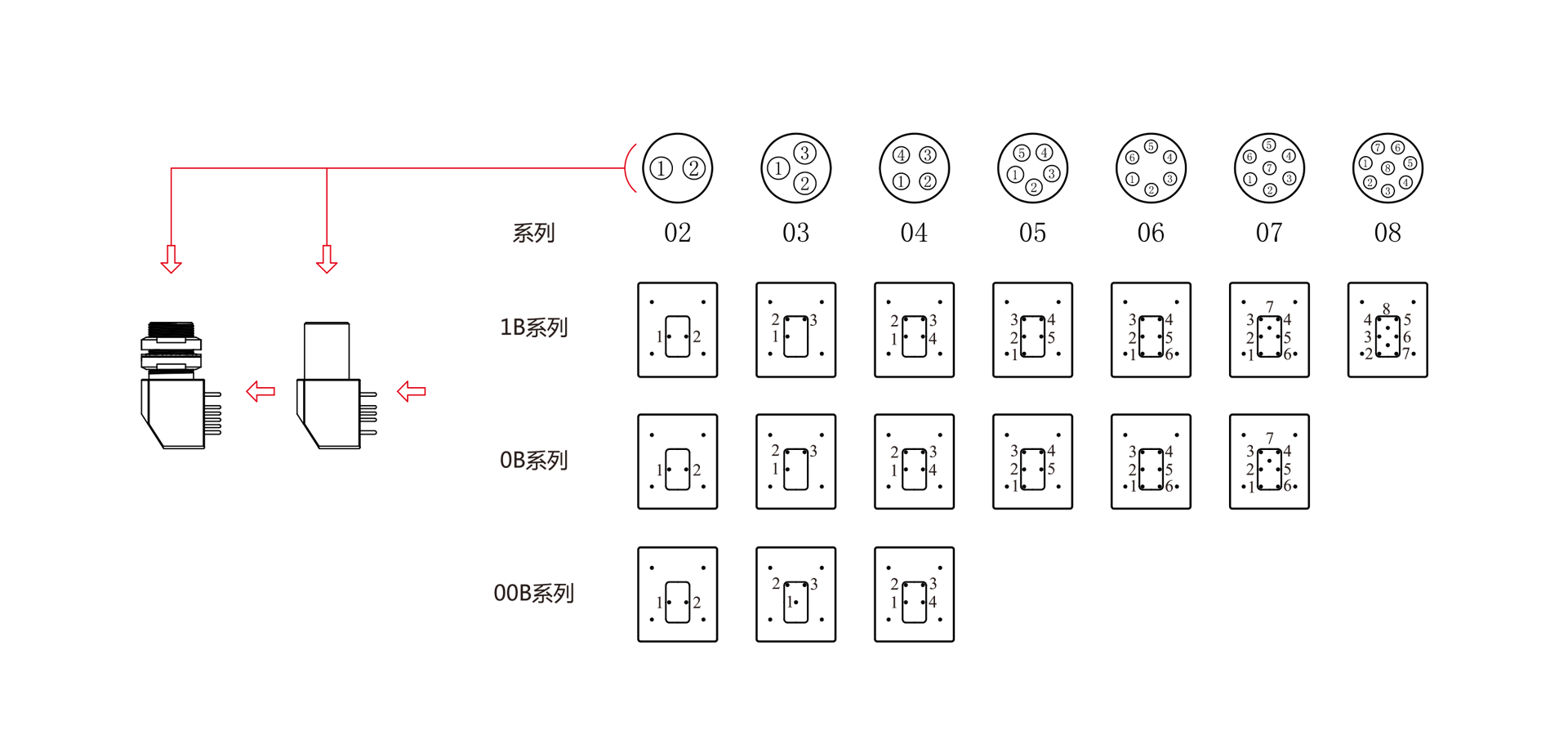

針芯配置
